アクチュエーター
WVA4-3…24VAC/DC±15%、比例した（0-10VDC/0-20mA、2-10VDC/4-20mA）
| 出力トルク | 4N.m、6N.m、10N.m | |
| 回転の角度 | 90° | |
| ランクを保護しなさい | IP54 | |
| 手動ハンドルの自動積み過ぎの保護システム | ||
|
黒いワイヤーおよび茶色ワイヤーは力ワイヤーである。 黄色いワイヤーは弁の開いた角度を制御する0-10V制御信号を受け入れる |
||
|
入れられた0-10VDC制御信号 流量特性:等しいパーセントの流れの範囲:0%-100% |
| サイズ |
DN15 1/2」 |
DN20 3/4" |
DN25 1" |
DN32 1-1/4」 |
DN40 1-1/2」 |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21.34 | 26.67 | 33.4 | 42.16 | 48.26 | 60.28 | ||
| BSdl | 21.2 | 26.6 | 33.4 | 42.1 | 48.1 | 60.2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29.5 | 33.5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| いいえ。 | 部分 | 材料 | QTY | |
| 1 | ボディ | U-PVC、C-PVC、PP | 1 | |
| 2 | 球 | U-PVC、C-PVC、PP | 1 | |
| 3 | キャリアのOリング | EPDM、FPM | 1 | |
| 4 | シールのキャリア | U-PVC、C-PVC、PP | 1 | |
| 5 | 連合 | U-PVC、C-PVC、PP | 2 | |
| 6 | 端のコネクター | U-PVC、C-PVC、PP | 2 | |
| 7 | シールの座席 | PTFE | 2 | |
| 8 | 蒸発器のシール | EPDM、FPM | 2 | |
| 9 | 終わりのConnestorのOリング | EPDM、FPM | 2 | |
| 10 | 茎のOリング | EPDM、FPM | 2 | |
| 11 | 茎 | U-PVC、C-PVC、PP | 1 | |
| 14 | クランプの取付け | PVC-M、SUS304 | 1 | |
| 15 | ブッシュをつなぐアクチュエーター | PVC-M、SUS304 | 1 | |
| 16 | ボルト | SU 304 | 4 |

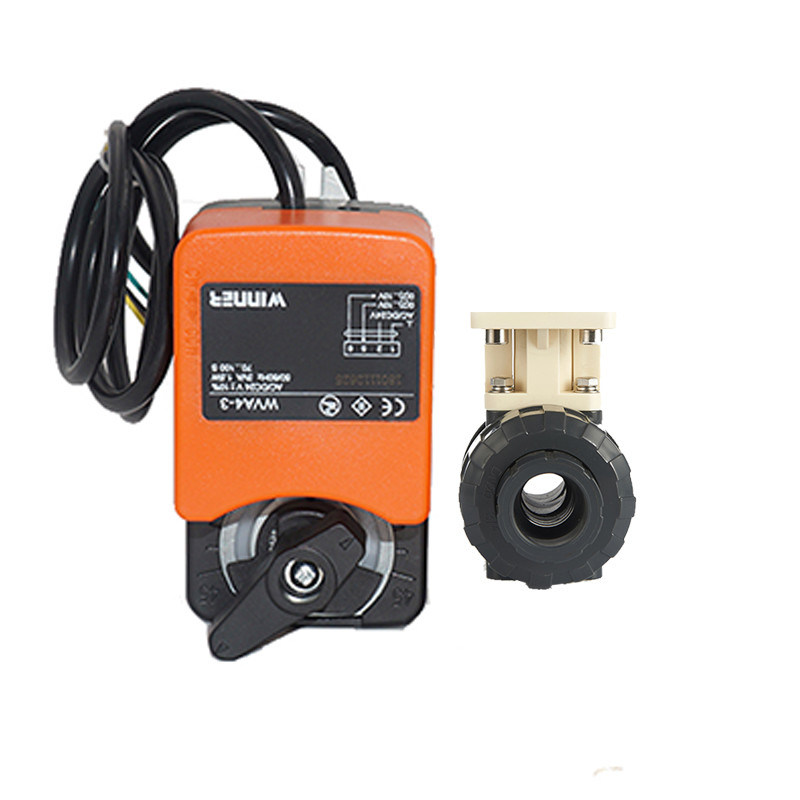

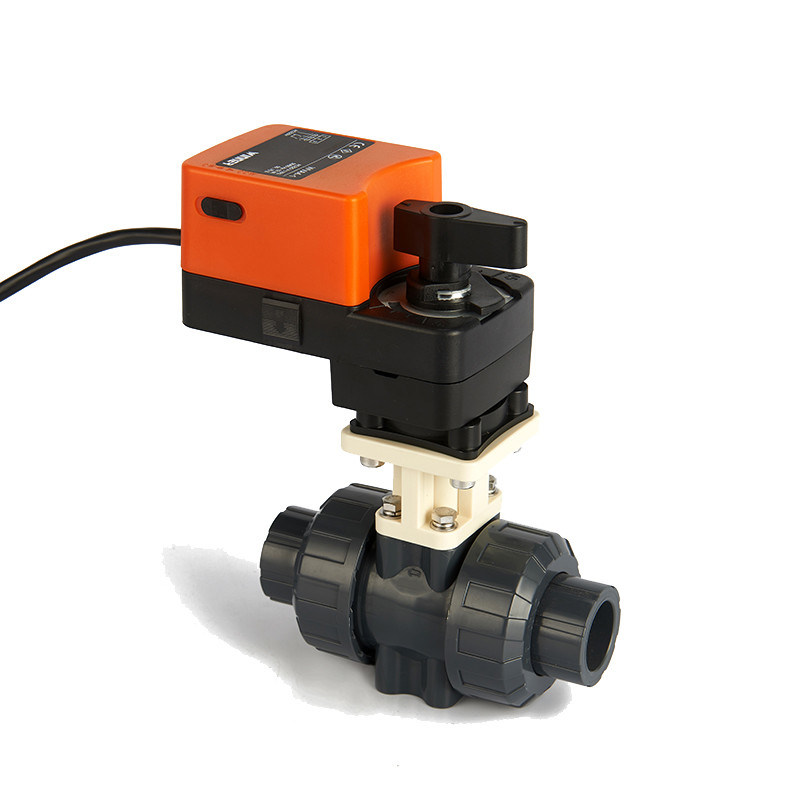

製品の説明
コントロール ボール弁はWAV4-…シリーズ ロータリー・アクチュエータおよびWCBS… /WCBS…シリーズ球弁から成っている。等しいパーセントの流量特性は安定性の弁の性能を保証する。コントロール ボール弁は産業オートメーションのHVACシステム、暖房装置、水処理装置および水連続した制御で広く利用されている、のような:流れの規則およびオン/オフ制御のためのAHU、肉のエア処理の単位、差動圧力制御の単位および熱交換器。
技術的な変数
媒体:50%のグリコールが付いている冷たい/熱湯、
媒体の温度:2°C… 90°C
Adissable圧力:2.0Mpa
評価される圧力:PN20
ケーブル長:0.5mか1.5m
環境の温度:- 20~65摂氏
ランクを保護しなさい:IP54/IP55
パッケージは下記のものを含んでいる:
1x球弁
1xアクチュエーター モーター
1x使用説明書
適用
1. HVACシステム
2.Water処置システム
3. 暖房装置
4. 産業設備
5. 化学的方法
6. 農業の潅漑
7. 特にソレノイドが確実に働くことができない時、電磁弁を取り替えること。それは角度および方向に取付け湿った条件ではたらくことができる。
8. 花、タイミングの加湿、規則的な時に空気圧縮機の下水管に水をまいている常連。
