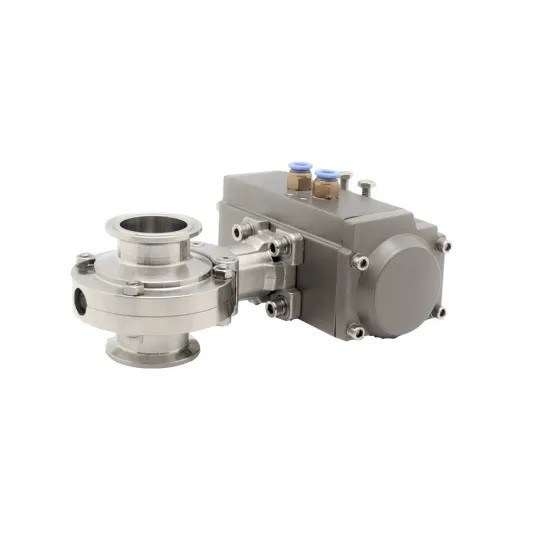

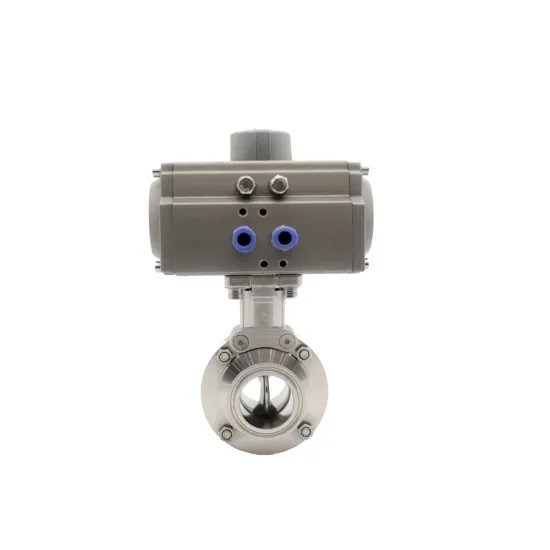

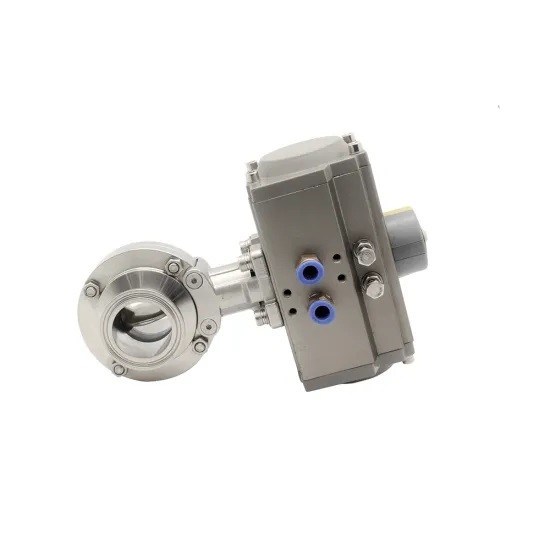

Sanitarny higieniczny siłownik pneumatyczny ze stali nierdzewnej 316L z potrójnym zaciskiem motylkowym
1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna
Zawory motylkowe mogą być uruchamiane ręcznie lub pneumatycznie.Dostępna jest szeroka gama sterowników ręcznych, które spełniają różne wymagania systemowe.Sterowanie pneumatyczne może być poziome i pionowe, jedno-, dwuskutkowe i modulacyjne.Mogą być wyposażone w blaty kontrolne i bliskość. Jest szeroko stosowany do wielu dziedzin, takich jak piwo, napoje, produkty mleczne, soki owocowe, apteki, produkty biologiczne itp.
Parametry techniczne
| Standard |
3A,SMS,DIN,ISO,RJT,IDF |
| Części stalowe zwilżane produktem |
AISI304/AISI316L |
Dostarczany z raportem z kontroli materiału |
| Inne części stalowe |
AISI304 |
| Rozmiar |
1/2"~8",DN15~DN200 |
| Materiał uszczelniający |
EPDM/VMQ/FPM |
Wszystkie materiały uszczelnień są zgodne z FDA21CFR117.2600 |
| Ciśnienie robocze |
≤10bar (145psi) |
| Ciśnienie zasilania siłownika pneumatycznego |
5 ~ 8 (0 ~ 116 psi) |
| Temperatura pracy |
EPDM: -14 ~ 248ºF (-10 ~ 120ºC) |
| VMQ:-58~356ºF (-50~180ºC) |
| FPM: 22 ~ 446ºF (-30 ~ 230ºC) |
| Inne materiały są dostępne na życzenie |
| Temperatura sterylizacji |
302ºF (150ºC, maks. 20 min) |
| Obróbka powierzchni zewnętrznej |
Ra16 ~ 32uin (o.4 ~ 0,8um) |
| Obróbka powierzchni wewnętrznej |
Ra32 ~ 64uin (o.8 ~ 1.6um) |
| Połączenie się kończy |
spawanie doczołowe, końcówki zaciskowe, końcówki męskie, końcówki kołnierzowe |
| Głowica pneumatyczna |
Normalnie zamknięty (NC)-powietrze do otwarcia, wiosna do zamknięcia |
| Normalnie otwarte (NO)-powietrze do zamknięcia, wiosna do otwarcia; |
| Powietrze do powietrza (AA) - Powietrze do otwarcia, powietrze do zamknięcia |
Opcje
1. Gniazdo i uszczelka mogą być wykonane z NBR (nitryl), VMQ (silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600.
2. Połączenie końcowe może być zgrzewane doczołowo, zacisk sanitarny, gwintowane, kołnierzowe, I-line lub inne na życzenie.
3. Uchwyt: 3-pozycyjny uchwyt do ciągnięcia;wielopozycyjna rękojeść z czystej stali nierdzewnej lub z plastikową osłoną.
4. Siłownik: pneumatyczny siłownik ze stali nierdzewnej (typ pionowy), pneumatyczny siłownik aluminiowy (typ poziomy), siłownik elektryczny.
5. Sterowanie: czujnik położenia, sterownik C-top, sterownik C-top (AS-I)
Cechy konstrukcyjne
1. Dostępne są różne standardy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE.
2. Dostępne w rozmiarach od DN25/1" do DN300/12"
3. Uchwyty wielopozycyjne mogą być stosowane do zaworów do DN100/4";
4. Pochwyty można stosować do zaworów od DN25/1" do DN300/12"
uchwyt ręczny,
5. Siłownik pneumatyczny i siłownik elektryczny są wymienne.
6. Uszczelki są zgodne z FDA 21CFR 177. 2600.
7. Korpus zaworu można dostosować za pomocą szerokiego wyboru różnych połączeń.
