記述

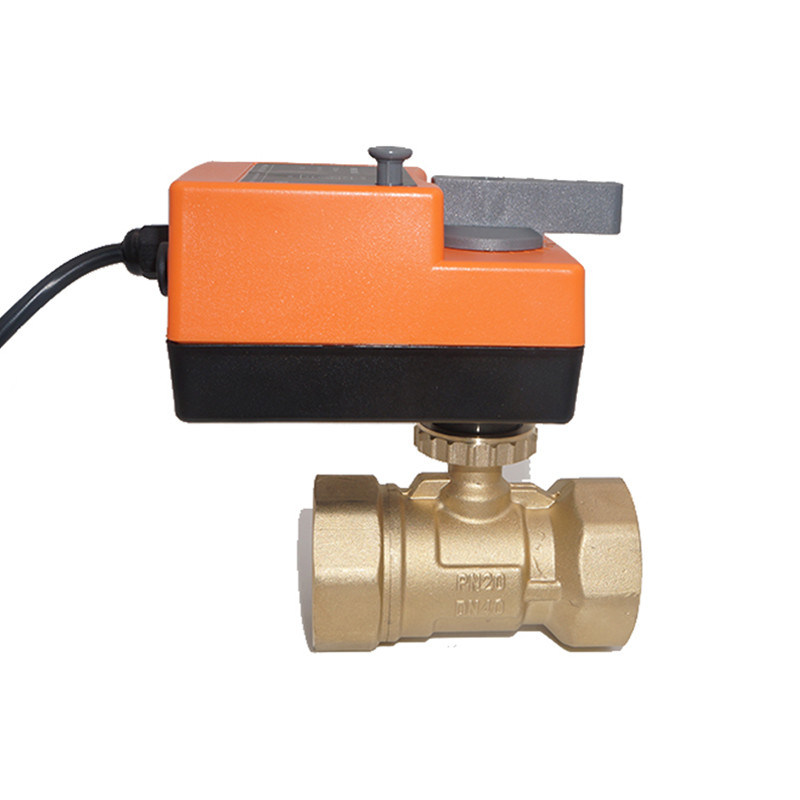

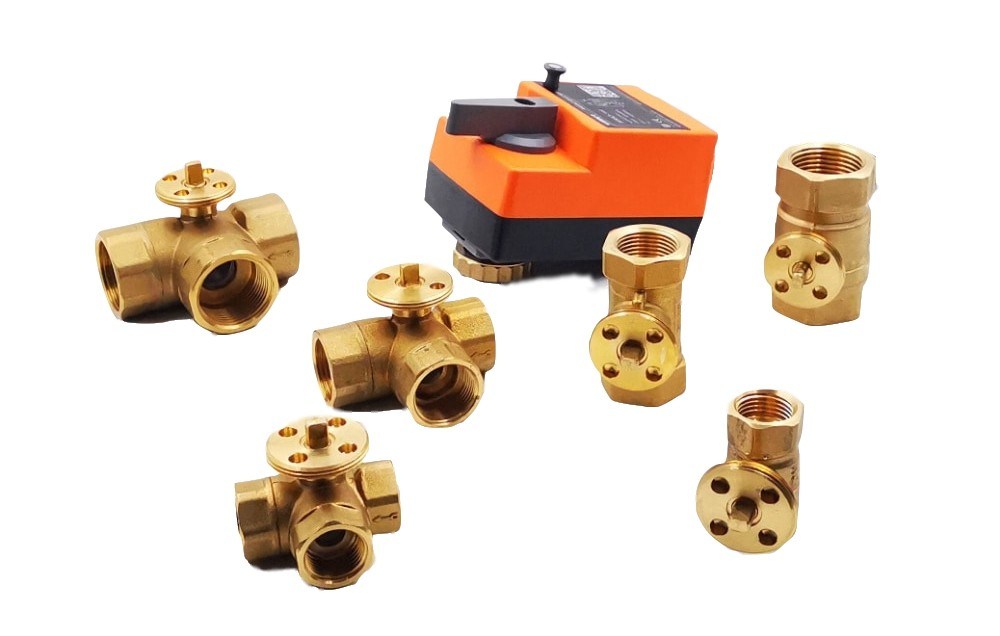

速い連続したコントロール ボール弁はWRA3-の… Sシリーズのステップ・モータのアクチュエーターおよびW8BV…シリーズ球弁から成っている。等しいパーセントの流量特性は安定性の弁の性能を保証する。ステップ・モータのコントロール ボール弁。それの特徴は正確で、速く、強いanti-interferenceである。それは典型的なデジタル制御 モードである。
私達について
私達の会社は良質水弁の設計そして生産の専門家で、流動制御弁のための一流の製造業者の1才になった。私達は浮遊物制御弁、トラニオンの球弁、水圧の減圧弁、回転式エアロック弁、衛生蝶弁、油圧逆止弁、下水の空気解放弁、等のような流動弁の広い範囲を、設計し、製造する。厳しい品質管理システムと結合される私達の一定した技術的な革新は私達が産業適用の高性能そして顕著な価値を提供することを可能にした。
適用
HVACシステム
暖房装置
水処理システム
産業設備
オペレーショナル モード

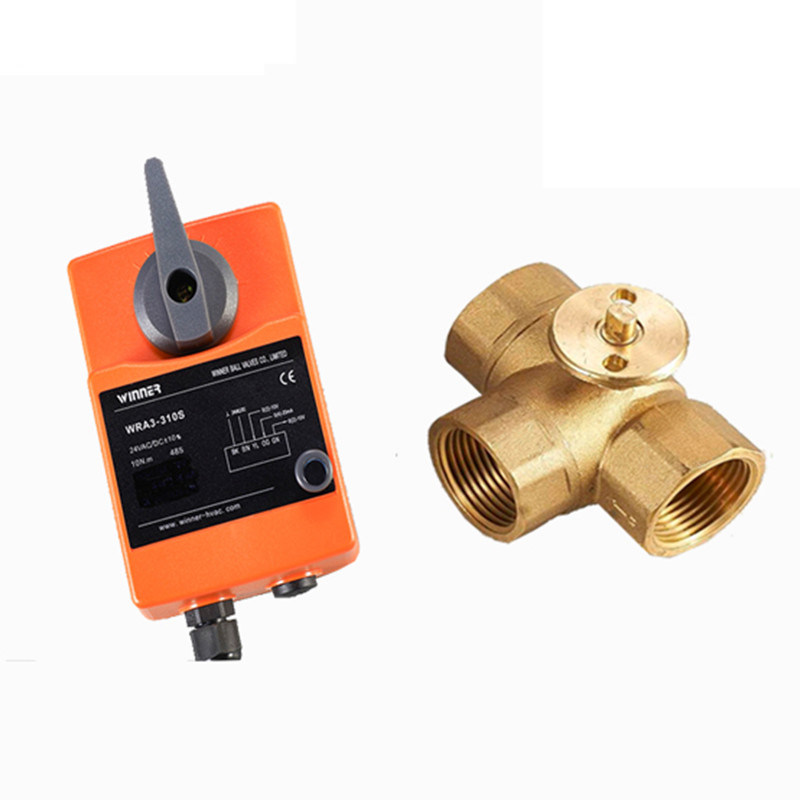

コントロール ボール弁はタイプのWRA3-Sシリーズ アクチュエーターによってmotor-operatedである。アクチュエーターは調整のオン/オフの、3点または比例した制御システムによって制御され、開位置に制御信号によって定まる弁の球を、動かす。標準的なプロダクトは0-10VDC比例した制御の、オン/オフまたは流れるポイントでしたりしかしに従ってdcスイッチ割合、浮遊制御プロダクト顧客の要求すぐにカスタマイズすることができる。
バルブ本体:
媒体:50%のグリコールが付いている冷たい/熱湯、 媒体の温度:2°C… 90°C
評価される圧力: PN20 管のコネクター:内部糸
包囲された臨時雇用者。範囲:−5… +60°C;0… 90%RH サイズ:G 1/2' 『- G 2" 『
弁のタイプ:両方向および三方 流量特性:オン/オフ等しいパーセント

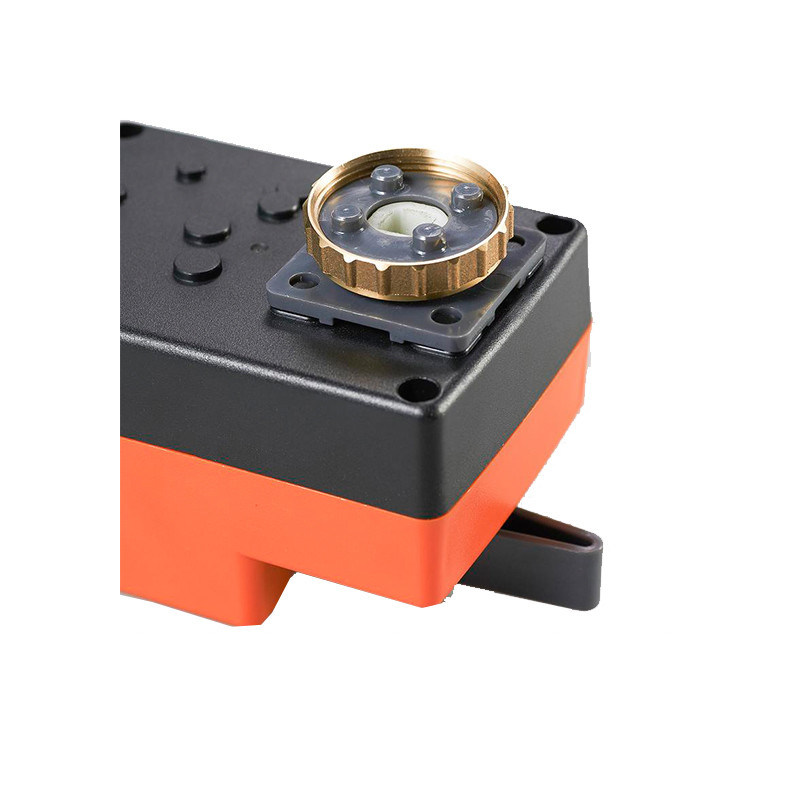

アクチュエーター:
カバー:PC 回転シャフト:POM及びステンレス鋼（任意）
電源:24VAC/DC （サポートは12のための電源の運転者をカスタマイズする| 28 VDC）
オンオフの時間:2N.m--8S;6N.m--20S;10 N.m--48S （オン/オフ時間は顧客の必要性、組み立てに従って価値固定される置くことができる。）
回転の角度:90° 利用できる手動ハンドル
ランクを保護しなさい:IP65
材料
バルブ本体:造られた黄銅、Hpb59-1 シール:球:EPDM+PTFE
球:ステンレス製またはchromeplateの黄銅。 茎:EPDM
一致のバルブ本体変数:
|
モデルいいえ。 |
記述 |
DN （mm） |
インチ |
Kvs （m3/h） |
Pvmax （MPa） |
Ps （KPa） |
|
W8BV215 |
両方向 |
DN15 |
1/2」 |
6.15 |
2.5Mpa |
1400 |
|
W8BV220 |
両方向 |
DN20 |
3/4" |
10.5 |
2.5Mpa |
1400 |
|
W8BV225 |
両方向 |
DN25 |
1" |
16.1 |
2.5Mpa |
1400 |
|
W8BV232 |
両方向 |
DN32 |
11/4」 |
16 |
2.5Mpa |
1400 |
|
W8BV240 |
両方向 |
DN40 |
11/2」 |
25 |
2.5Mpa |
1400 |
|
W8BV315 |
三方 |
DN15 |
1/2」 |
3.95 |
2.5Mpa |
1400 |
|
W8BV320 |
三方 |
DN20 |
3/4" |
6.8 |
2.5Mpa |
1400 |
|
W8BV325 |
三方 |
DN25 |
1" |
15.8 |
2.5Mpa |
1400 |
|
W8BV332 |
三方 |
DN32 |
11/4」 |
16 |
2.5Mpa |
1400 |
|
W8BV340 |
三方 |
DN40 |
11/2」 |
25 |
2.5Mpa |
1400 |
| W8BV350 | 三方 | DN50 | 2" | 40 | 2.5Mpa | 1400 |
アクチュエーター技術的な変数:
|
モデル |
制御 |
力 |
トルク（N.m） |
オン/オフ時間（s） |
|
WRA3-105D |
オン/オフ |
24VDC |
6 |
10-35 |
注:私達は12のための電源の運転者をカスタマイズしてもいい|細部については28 VDCは、weinerの設計および技術的な人員に相談する。
